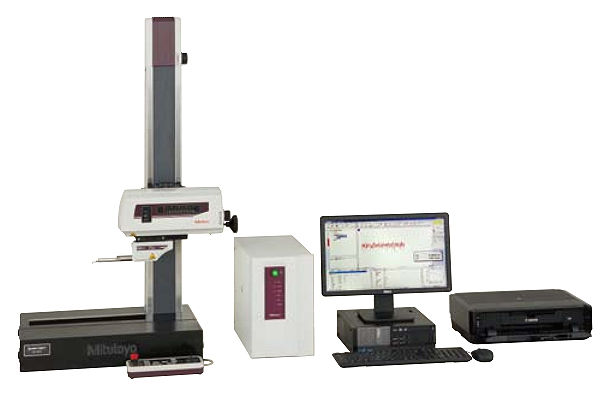

臺式表面粗糙度測量儀SV 3200

?裝置配備分析程序

?標配高分辨率檢出器

?裝配高精度玻璃光柵尺

?裝備專用支架

在線咨詢

全國熱線

0512-5523-2818

產品特點 product feature

裝置配備分析程序 ?裝置配備 FORMTRACEPAK 表面粗糙度 / 輪廓分析程序。 標配高分辨率檢出器 ?標配高分辨率的Z1軸檢出器，顯示分辨力為 0.0001 μ m( 測量范圍為8μm時) 。Z1軸的顯示分辨力為0.0001μm(測量范圍為 8μm 時)。 ?X 軸的分辨力為 0.05μm 。 裝配高精度玻璃光柵尺 ? X 軸驅動裝置裝配高精度玻璃光柵尺，實現 X 軸方向移動的高精確定位。 SV-3200系列為驅動裝置采用陶瓷導軌以提高抗磨性，延長使用壽命。無需考慮是否有裝配傾斜裝置 ?標準或低測力檢出器 ( 4mn/0.75mN ) 的選擇，無需考慮設備本體是否有裝配傾斜裝置。 裝備專用支架 ?裝備有可變更檢出器姿態( 向上/橫向)的專用支架(選件）。 粗糙度測量 ?Y 軸工作臺(選件)可對應3D粗糙度測量。 DAT功能 ?驅動裝置中的DAT功能可以輕松調整測量工件的水平。

產品規格 product detail

型號		SV-3200S4	SV-3200H4	SV-3200W4	SV-3200S8	SV-3200H8	SV-3200W8
測量范圍 / 分辨力	Z1 軸	800μm/0.01μm, 80μm/0.001μm, 8μm/0.0001μm
	X 軸行程范圍	100mm			200mm
驅動部	X 軸直線度	( 0.05+0.001L ) μm 　 ( L: 測量長度 ( mm ))			（ 0.1+0.002L ) μ m 　 ( L: 測量長度 ( mm ))
	測量速度	0.02, 0.05, 0.1, 0.2, 0.5, 1.0, 2.0, 5.0mm/s
	Z2 軸 ( 立柱）	300mm ( 電動 ) * 1	500mm ( 電動 ) * 1		300mm ( 電動 ) * 1	500mm ( 電動 ) * 1
評價輪廓		原始輪廓 , 粗糙度輪廓 , 波形輪廓 , 濾波輪廓 , 殘余線輪廓 , 滾圓波紋度輪廓滾圓中心線波紋度輪廓 , DIN4776 輪廓 , 粗糙度 motif 輪廓 , 波形 motif 輪廓
評價參數		Pa, Pq, Psk, Pku, Pp, Pv, Pz, Pt, Pc, PSm, P ? q, Pm ( rc ) , Pmr, P δ c, Ra, Rq, Rsk, Rku, Rp, Rv, Rz, Rt, Rc, RSm, R ? q, Rm ( rc ) , Rmr, R δ c, Wa, Wq, Wsk, Wku, Wp, Wv, Wz, Wt, Wc, WSm, W ? q, Wm ( rc ) , Wmr, W δ c, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Rx, AR, R, Wx, AW, W, Wte, Ry, RyDIN, RzDIN, R3y, R3z, S, HSC, Lo, lr, ? a, λ a, λ q, Vo, Htp, NR, NCRX, CPM, SR, SAR, NW, SW, SAW
分析圖表		ADC, BAC 圖 , 功率譜圖 , 自相關圖 , Walsh 功率譜圖 , Walsh 自相關圖 , 傾斜分布圖 , 局部峰值分布圖 , 參數分布圖
曲線補償		傾斜補償 ( 全部 / 前半 / 下半 / 端點 / 任意 ) , R 平面補償 , 橢圓補償 , 拋物線補償 , 雙曲線補償 , 錐面補償 , 多項式補償
濾波		高斯 , 2CR75, 2CR50, 2CRPC75, 2CRPC50, 魯棒樣條
截至波長	λs	0.0008, 0.0025, 0.008, 0.025, 0.08, 0.25, 0.8mm
	λc	0.025, 0.08, 0.25, 0.8, 2.5, 8, 25mm, 任意 ( 0.025-50mm )
	λf	0.08, 0.25, 0.8, 2.5, 8, 25, 80mm, 任意 ( 0.025-50mm )
	λh	0.025, 0.08, 0.25, 0.8, 2.5, 8mm, 任意 ( 0.025-50mm )
	λl	0.08, 0.25, 0.8, 2.5, 8, 25mm, 任意 ( 0.025-50mm )
取樣長度		0.025, 0.08, 0.25, 0.8, 2.5, 8, 25mm, 任意 ( 0.025-50mm )
記錄放大倍率	水平倍率	10X - 500,000X, 自動
	垂直倍率	0.5X - 10,000X, 自動
檢出器	檢出方式	差動電感方式
	觸針 & 測力	0.75mN 觸針針尖 ( 錐 ) : 針尖椎角 : 60o, 針尖半徑 : 2μm 4mN 觸針針尖 ( 錐 ) : 針尖椎角 : 90o, 針尖半徑 : 5μm
電源	測量主體	100V 50/60Hz
外形尺寸 ( W×D×H )	測量主體	756×482×996mm	756×482×1166mm	1156×482×1176mm	766×482×996mm	766×482×1166mm	1166×482×1176mm
重量		140kg	150kg	220kg	140kg	150kg	220kg
注 : 雖然天然石材測量桌的外觀各有不同，但材料的穩定性是值得信賴的。 *1: 手動操作也可用。
