圓度測量儀R NEX

?對向直徑測量功能

?錐角測量功能

?偏置型CNC傳感器保持架

?可以升級為CNC型

在線咨詢

全國熱線

0512-5523-2818

產品特點 product feature

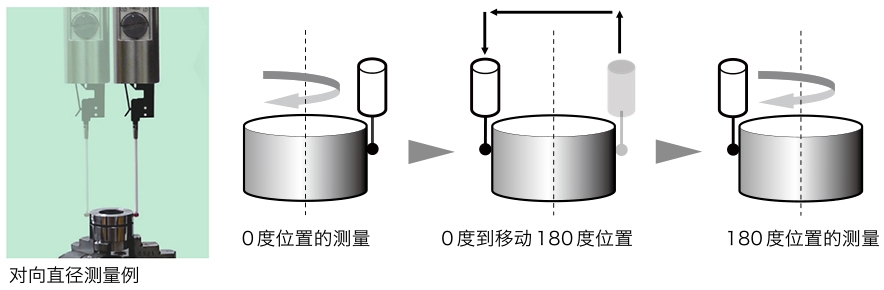

旋轉精度(0.02 + 3.2 H/10000) μm ?搭載豐富的新功能，是能夠對應機械加工部的高精度測量要求的高精度的圓度，圓柱度形狀測量機。 對向直徑測量功能 ?內孔和外圓的直徑測量時，具有很好的重復性精度。 ?工件在工作臺的0度和180度位置分別測量，搭載評價算法，利用兩組測量數據，消除溫度變化引起的誤差和母線偏差引起的誤差，實現高精度直徑測量。

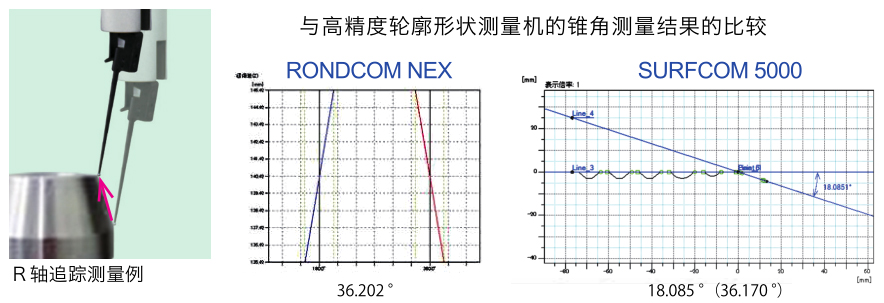

Ｒ軸追蹤的直線度/錐角測量功能 ?Ｒ軸會追蹤被測物表面進行測量。可以測量錐角和直線度。適應測量超過傳感器測量范圍的圓錐。

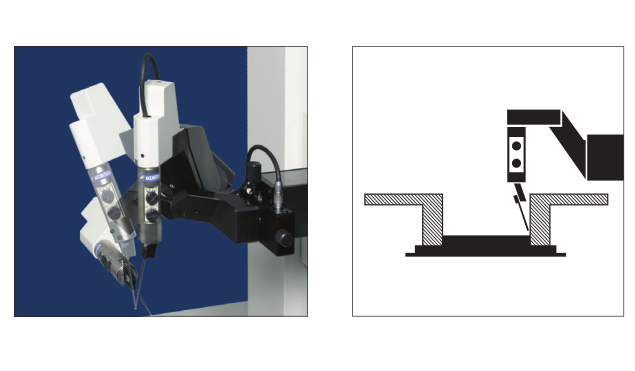

偏置型CNC傳感器保持架 ?標配機構，不與R軸干涉，可以測量各種各樣的工件。NEX100系列搭載手動型保持架，簡單地放倒保持架就能進行外直徑測量和上表面測量的切換。另外，NEX200/300系列搭載CNC保持架，完全自動控制內外徑，上下表面，錐面等的傳感器姿勢，大幅提高測量效率。 ?由于偏置型傳感器保持架和CNC保持架的傳感器是通用的，購買兩個保持架時，只需一個傳感器交換使用即可，大幅降低使用成本。

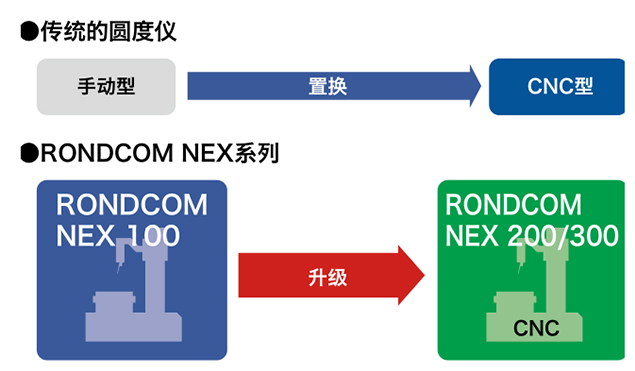

可以升級為CNC型 ?有些客戶需要將手動機升級為自動機，進行簡單的數控，且其他配置不變。手動機升級可以在現場完成。

產品細節 product detail

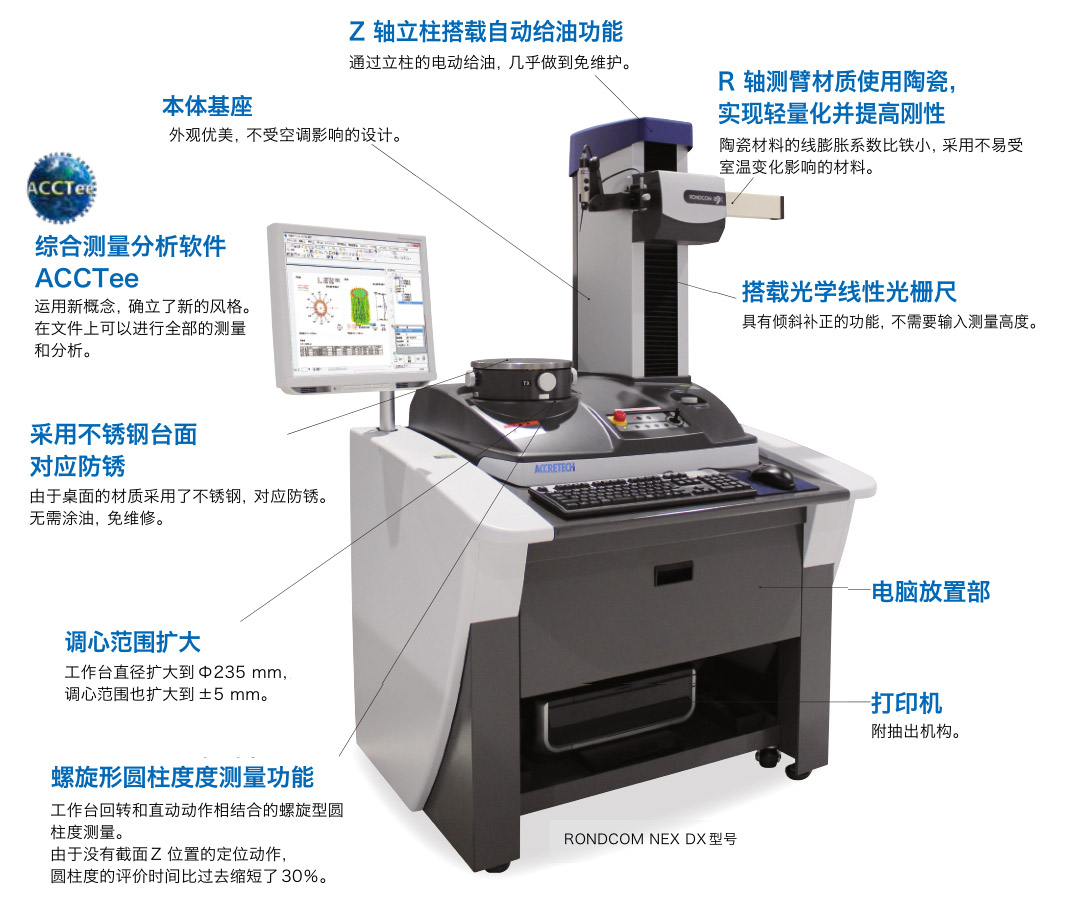

圓度測量儀細節

產品外觀 product appearance

DX型

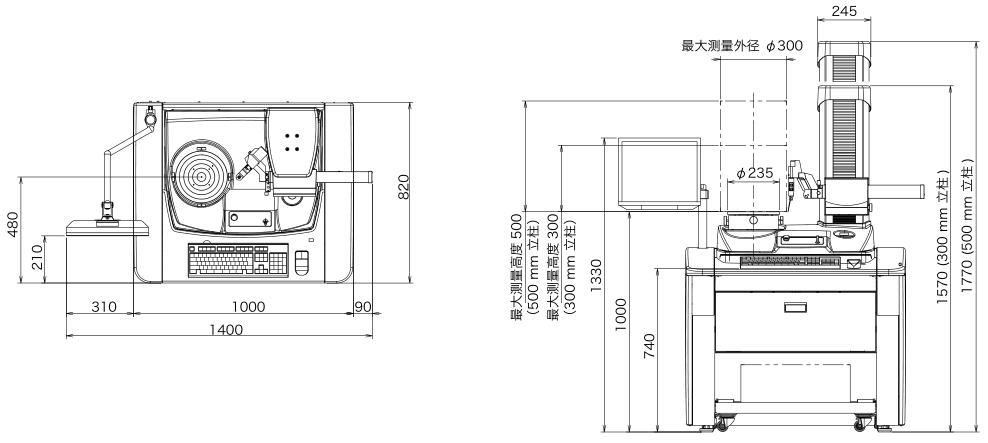

圓度測量儀NEX-系列外觀圖（NEX-Rs通用）

硬件

項目/型號

RONDCOMNEX(-11,-12)
RONDCOMNEX (-21,-22，-23)

100

200

300

型式＊1

測量方式

手動

CNC

偏置型傳感器保持架

手動

CNC

測量范圍

最大測量直徑 (mm)

外徑： φ 300( φ 350) ＊4
內徑： φ 360( φ 410) ＊4

外徑： φ 300
內徑： φ 360

半徑移動范圍(R軸) (mm)

180

上下移動范圍(Z軸) (mm)

300

500

900

300

500

300

500

900

300

500

300

500

900

300

500

最大裝載直徑 (mm)

φ 580

最大測量高度 (mm)

300

500

900

300

500

300

500

900

300

500

300

500

900

300

500

最大測量深度（工作帶通高度） (mm)

150* 2

精度

回轉精度* 3

半徑方向(μm)

(0.02+3.2H/10000)

軸方向 (μm)

(0.02+3.2R/10000)

直線度精度

上下方向(Z軸) (μm/mm)

0.10/100(SD-23為0.20/100)

0.15
/300

0.23
/500

0.90
/900

0.15
/300

0.23
/500

0.15
/300

0.23
/500

0.90
/900

0.15
/300

0.23
/500

0.15
/300

0.23
/500

0.90
/900

0.15
/300

0.23
/500

半徑方向(R軸) (μm/mm)

0.7/180

平行度精度

Z軸/Ｔ軸 (μm/mm)

0.7
/300

1.0
/500

2.0
/900

0.7
/300

1.0
/500

0.7
/300

1.0
/500

2.0
/900

0.7
/300

1.0
/500

0.7
/300

1.0
/500

2.0
/900

0.7
/300

1.0
/500

垂直度精度

R軸/Ｔ軸 (μm/mm)

1.0/150

標尺指示精度

R軸 (μm)

（0.5+L/180+2L⊿T/100)
L是移動距離(mm)，⊿T是實時溫度和20℃的差值(℃)

速度

測量速度

回轉速度(θ軸) (/min)

1～10

上下移動速度(Z軸) (mm/s)

0.5～10

半徑方向速度(R軸) (mm/s)

0.5～10

移動速度

回轉速度(θ軸) (/min)

max.20

上下移動速度(Z軸) (mm/s)

5～60

半徑方向速度(R軸) (mm/s)

5～30

工作臺

工作臺外徑 (mm）

φ 235

調心范圍 (mm)

±5

調平范圍 (°)

±1

最大承重

NEX (kg)

NEX(kg)

傳感器
·測針

傳感器
E-DT-R120A
（標準配件）

測量力 (mN)

30～100

測量范圍 (μm)

±1000

功能

內外徑切換、前后行程調整，過負荷、緊急停止

測針
EM46000-S302
（標準配件）

球頭半徑 (mm)

φ 1.6

長度 (mm)

球頭材質

超硬合金

＊1 NEX-11（最大承重 30kg、300mm 立柱）、NEX-12（最大承重 30kg、500mm 立柱）、NEX -21（最大承重60kg、300mm 立柱）、NEX-22（最大承重60kg、50mm 立柱）、NEX -23（最大承重60kg、900mm 立柱）。
＊2 測量直徑與傳感器、測針等條件的組合有關，詳情請咨詢相關人員。
＊3 JISB7451-1997 標準。H 是從底面到測量點的高度 (mm)，R 是旋轉中心到測量點的距離 (mm)。
＊4 擴大測量范圍的偏置型傳感器保持架 E-DH-RB86A( 選配 ) 使用時。
＊5 SD-23 設置尺寸、本體質量為除振臺 E-VS-R86( 選配）使用時。

SD型

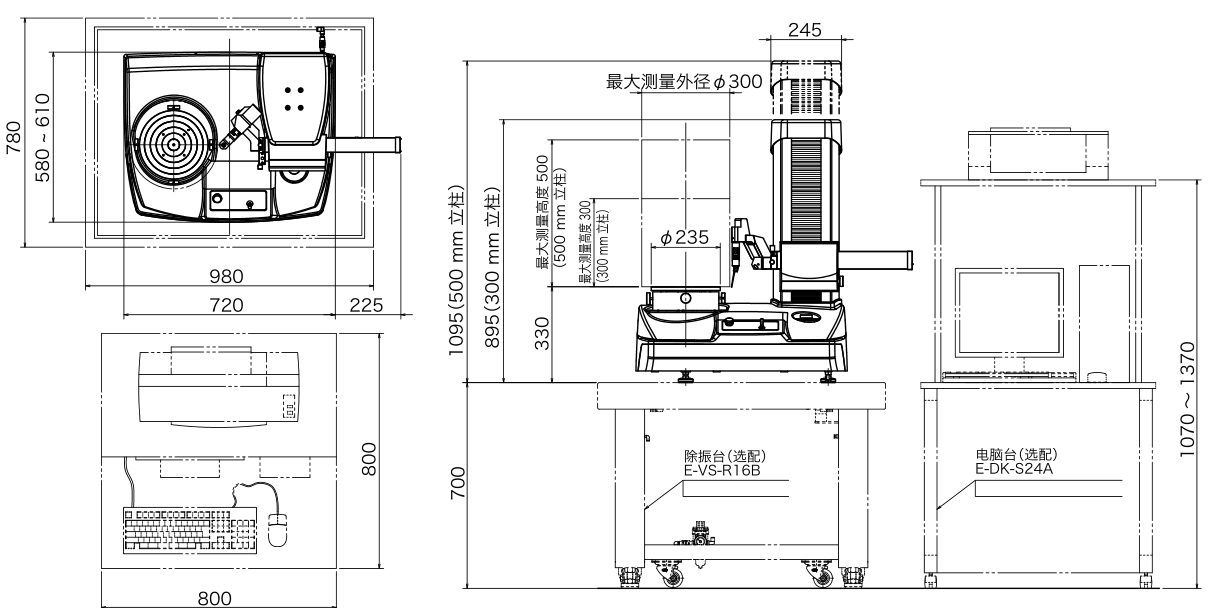

圓度測量儀NEX-系列外觀圖（SD型）

規格

項目/型號			RONDCOMNEX(-11,-12) RONDCOMNEX (-21,-22，-23)
			100					200					300
			SD			DX		SD			DX		SD			DX
型式＊1			11	12	-	11	12	11	12	-	11	12	11	12	-	11	12
			21	22	23	21	22	21	22	23	21	22	21	22	23	21	22
采樣點數(點)			14400
濾波器種類		數字濾波器	高斯/2RC/花鍵/ （可靠性）多槽軸
截止值	回轉方向（θ軸）	低通	15、50、150、500、1500波峰/轉、15～1500波峰/轉內任意
		帶通	1～1500波峰/轉
	直動方向（Z軸）	低通	0.025、0.08、0.25、0.8、2.5、8mm（可以0.0001mm為單位進行設定）
形狀誤差的圓度評價			MZC（最小領域中心法）、LSC（最小二乘中心法）、MIC（最大內接中心法）、 MCC（最大外接中心法）、N.C. （無補償）
測量項目	回轉方向		圓度、平面度、平面度（多項）、平行度、同心度、同軸度、圓柱度、垂直度、跳動、厚度偏差、徑向偏差、部分圓
	直動方向		直線度（Z）、直線度（R）、軸心直線度、徑向偏差、圓柱度、垂直度、平行度、錐比度
分析處理功能			缺口處理功能（上下線/角度/光標）、圓度評價方法的組合、設計值比對功能、圓筒形狀立體形狀表示（描線、陰影、等高線）、實時顯示、形狀特性曲線顯示（負荷曲線、振幅分布曲線、功率譜）、CNC全自動測量功能、自動調平/調心調節功能（NEX100、NEX 100除外）
顯示項目			測量條件、測量參數、備注、打印機輸出條件、形狀圖形（展開/立體）、錯誤信息等

參數

設置尺寸	寬度(mm)		720		1074	1400		720		1074	1400		720		1074	1400
	深度(mm)		580		824	820		580		824	820		580		824	820
	高度	NEX(mm)	895	1095	-	1570	1770	895	1095	-	1570	1770	895	1095	-	1570	1770
		NEX(mm)	900	1100	2100	1570	1770	900	1100	2100	1570	1770	900	1100	2100	1570	1770
本體質量	NEX	測量部(kg)	約170	約180	-	約330	約340	約170	約180	-	約330	約340	約170	約180	-	約330	約340
		數據處理部(kg)	約10		-			約10		-			約10		-
	NEX	測量部(kg)	約190	約200	約560	約350	約360	約190	約200	約560	約350	約360	約190	約200	約560	約350	約360
		數據處理部(kg)	約10					約10					約10
電源		電壓、周波數(V、Hz)	AC100～240、50/60（需接地）
		消耗功率(VA)	約530
氣源	供給壓力	NEX(MPa)	0.35～0.7
		NEX (MPa)	0.45～0.7
	使用壓力	NEX (MPa)	0.3
		NEX (MPa)	0.4
	空氣消耗量	NEX(NL/min)	30
		NEX(NL/min)	40
	本體的氣源接頭		徑 φ 8的快速氣管接頭
使用環境		使用溫度范圍(℃)	10～30
		精度保證溫度范圍(℃)	20±2
